Энергосберегающие технологии

Технологии

       Энергопленка создана на основе нанотехнологий, которые позволяют изменять свойства обычных материалов на уровне мельчайших размеров. Единица измерения – нанометр или одна миллиардная часть метра, что позволяет манипулировать самыми маленькими физическими субстанциями – атомами и молекулами. В данном случае, применение нанотехнологий позволило добиться высокой степени излучения дальних инфракрасных лучей и анионов с поверхности карбонового полупроводника, в котором происходит преобразование электрической энергии в лучистую.

       Анионы и дальние инфракрасные лучи, излучаемые десятками миллиардов нано-молекул, имеют целительные свойства. Тесты, показали, что производимая по самым новым технологиям энергопленка Power- Film (Alladin), имеет более высокое качество и степень излучения дальних инфракрасных лучей, чем уже существующие аналоги.

         Состав, технические характеристики и особенности.

Энергопленка представляет собой полимерную пленку, которая излучает со своей поверхности дальние инфракрасные лучи (90,4%), которые, по сути, являются частью спектра излучения солнца, обладающего способностью нагревать большинство предметов, кстати, эта часть спектра для нас невидима, но тепло исходящее от нее мы ощущаем. Длина волны 5 - 20мкм. Собственно излучателем является углеродная (карбоновая) паста, на которую по медно- серебряным проводникам подается напряжение 220Вольт переменного тока. Карбоново - проводниковые полосы запаяны в прозрачную полистеровую пленку толщиной 0,3мм. Теплопроводность карбона намного выше, чем у аналогов, которые используются в системах обогрева, и как следствие этого большая эффективность и теплоотдача при меньшем энергопотреблении.

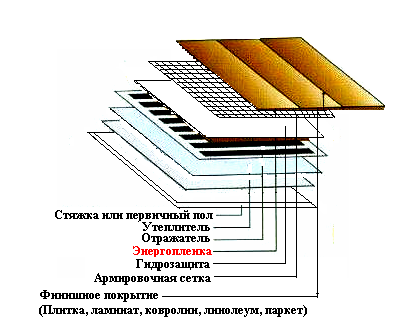

Потребляемая мощность энергопленки 220Вт/м² и для саун 380Вт/м². Температура на поверхности энергопленки до 45⁰С (сауна до 80⁰С). Температура плавления энергопленки 265⁰С. Электромагнитное поле практически отсутствует. Ширина энергопленки 50см и 100см. Длина в рулоне 150м/пог.(75м²); 100 м/п (50м²) Для максимальной эффективности работы энергопленки на ее основе разработана система инфракрасного обогрева SunPower, состоящая из трех основных составляющих (рис.1).

Первая- это утеплитель (пробка,пенофол, изолон,), который укладывается на уже   существующий пол (стяжку, старое покрытие), тем самым максимально увеличивая теплоизоляцию и отсекая теплопотери через пол во всем помещении.

Вторая составляющая - отражающая пленка, выполняющая роль зеркала. Она стелется на утеплитель под пленку и позволяет направить инфракрасные лучи в нужном направлении (вверх), максимально увеличив КПД энергопленки.

И третья - сама энергопленка. Затем вся система, для предотвращения попадания влаги, закрывается  гидрозащитой. При монтаже под стяжку (кафельную плитку), сверху гидрозащиты система армируется специальной сеткой из стекловолокна. При этом толщина системы составляет 3-6 мм в зависимости от утеплителя.

 После монтажа система SunPower закрывается любым финишным покрытием: кафель, ламинат, паркет, линолеум, ковролин. От выбора этого покрытия, от теплоемкости и теплоотдачи данного материала и зависит экономичность системы, т.е. сколько минут в час и соответственно часов в сутки она будет работать (потребляться электроэнергия), поскольку помещение прогревает не энергопленка, а покрытие, которое находится на ней! В среднем система работает 4-6 часов в сутки. После запуска, прогрев стяжку(если она есть) и финишное покрытие, а также, насытив их инфракрасным теплом (каждый материал имеет свойство аккумулировать инфракрасное тепло), лучи нагревают человека и предметы, находящиеся в помещении.  Уникальность лучистого обогрева в отличие от традиционного состоит в температуре воздуха, где в традиционном обогреве воздух греет предметы и человека, а в лучистом сначала нагреваются предметы и человек, а затем отдают свое тепло воздуху! Следовательно, чувство комфорта для человека в нашем случае наступает гораздо быстрее, поскольку источником лучистого обогрева является энергопленка.

 Применение и принцип работы

Система SunPower используется как основная или дополнительная система отопления в любом типе жилищного  и другого гражданского строительства (жилые и  офисные помещения, промышленные объекты, церкви, школы, стадионы, спортплощадки и т.д.). Так же с помощью системы SunPower можно обогревать любые горизонтальные, вертикальные, поверхности, а также крыши, потолки, лестницы.  Система может использоваться в создании различных по площади и конфигурации локальных источников тепла (от подогрева зеркал в ванных комнатах, системы теплый пол – до систем снеготаяния).

ОБЛАСТИ ПРИМЕНЕНИЯ ЭНЕРГОПЛЕНКИ.

1.      Теплый пол: под линолеум, ковролин, ламинат, стяжку и т.д.

2.      Альтернатива автономному отоплению (стены.)

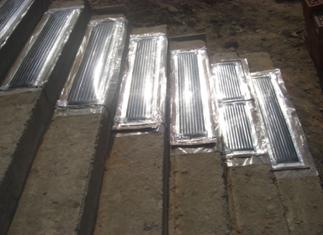

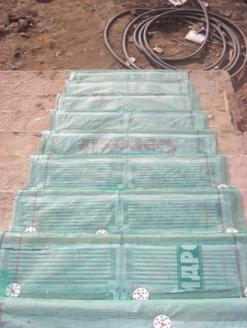

3.      Система антиобледенения (площадки, парковки, ступеньки и т.д.)

Отопление системой SunPower является альтернативой существующим системам отопления в местах, где есть ограничения, невозможность или запрет на использование газа и электрического обогрева (негазифицированные районы, загородные дома, дачи, АЗС и т.д.) Согласовано с нормами законодательства.

 КПД данной системы до 96%. Такой высокий показатель достигается за счет большой площади теплоотдачи. Этой площадью является как само финишное покрытие, под которым расположен электромодуль, так и стены и предметы, находящиеся в помещении. Все эти материалы, прогреваются и аккумулируют инфракрасное тепло и затем начинают сами излучать тепло, обогревая помещение. Так же высокий КПД достигается из-за оптимального распределения температуры по высоте помещения (рис. 2) за счет того, что тепло поступает от пола – это большая площадь теплоотдачи и невысокая температура поверхности, и как следствие этого, отсутствие высокой скорости конвективного движения воздуха, т.е. его температура как бы горизонтальными слоями – внизу теплее и чем выше по вертикали, тем холоднее. Нет резкого движения воздуха, нет сквозняков, нет пыли, не сжигается кислород, т.к.нет электрогенов, а самое главное высота помещения не влияет на комфортную зону для человека, непосредственно на уровне 1,5-2м. Воздух выше комфортной зоны остается свежим и, соответственно, значительно уменьшает теплопотери, не обогревается окружающая среда через крышу, как при распределении температуры в традиционном отоплении (рис.3). Поэтому, за счет уменьшения затрат на отопление подпотолочного объема помещения и снижения комфортной температуры (ощущение человеком лучистого тепла (дельта ощущения) +3⁰…+4⁰С к фактической температуре в помещении), инфракрасный обогрев экономичнее конвективного для жилых помещений min на 20-25%, а для помещений с высокими потолками, таких как церкви, больницы, школы, конференц-залы, ангары, цеха, бассейны, спортзалы и т.д.- на 50% и более. Рекомендуемая высота помещений для данной системы до 20м.Таким образом, чем больше высота помещения, тем большую экономию энергии дает применение системы SunPower.

Рис.2. Распределение температур           Рис. 3. Распределение температур в

в помещении при лучистом отоплении                          помещении при традиционной  системе отопления

Управление системой

Система управляется с помощью терморегулятора, к которому подсоединяется температурный датчик, который монтируется в финишное покрытие и  считывает температуру с точностью до 0,1⁰С. С помощью терморегулятора задается необходимая комфортная температура (температура на поверхности электромодуля может регулироваться до 45⁰С). Когда заданная температура набирается, система автоматически отключается.

! Управление системой с помощью терморегулятора позволит увеличить экономию электроэнергии до 50%, за счет поддержания необходимых режимов ее работы в течение суток и дней недели (снижение температуры ночью и в нерабочие дни), а понижение температуры воздуха в помещении на 1⁰С дает около 5 % энергосбережения.

Подключение системы к централизованной компьютерной сети позволяет управлять с одного пульта целыми этажами или отдельными зданиями (например: гостиницы, больницы)

Расчет материала

При расчете количества энергопленки, необходимой для обогрева помещения, из общей площади помещения вычитается площадь, которая будет занята мебелью и техникой. Оставшаяся площадь покрывается энергопленкой на 70-75%. В среднем  это будет составлять ~60% от общей площади помещения.

Воздействие на здоровье человека

         Современные исследования в области биотехнологий показали, что именно дальнее инфракрасное излучение имеет исключительное значение в развитии всех форм жизни на Земле.

Дальнее инфракрасное излучение нормализует процесс обмена веществ и устраняет причину болезни, а не только ее симптомы. Работы по изучению применения проникающего дальнего инфракрасного излучения продолжаются во всем мире. В ходе исследований установлен эффект – подавление роста раковых клеток, нейтрализация вредного воздействия электромагнитных полей, а также последствий радиоактивного излучения.

Сегодня существует более 10 различных по своему назначению видов бытовой продукции, основанной на использовании инфракрасного излучения помимо инфракрасного отопления. К ним относятся инфракрасные сауны, инфракрасные матрацы, инфракрасные лампы, инфракрасная одежда. Таким образом, инфракрасные волны в отличие от ультрафиолетовых и рентгеновских не только абсолютно безвредны для человека, но и благоприятно влияют на его здоровье.

Преимущества лучистого (инфракрасного) отопления Sun Power

·       УНИКАЛЬНОСТЬ лучистого обогрева в отличие от традиционного состоит в температуре воздуха, где, в традиционном обогреве воздух греет предметы и человека, а в лучистом, сначала нагреваются предметы и человек, а затем отдают свое тепло воздуху;

·        КПД до 96% за счет большой площади теплоотдачи, как от пола, так и предметов, находящихся в помещении;

·        НАДЕЖНОСТЬ И ДОЛГОВЕЧНОСТЬ системы

·        ЭКОНОМИЧНОСТЬ достигается за счет теплопроводности карбона и его высокой теплоотдачи при минимальном энергопотреблении;

·        ИДЕАЛЬНОЕ соотношение ЦЕНА – КАЧЕСТВО;

·        ИСПОЛЬЗОВАНИЕ в качестве ОСНОВНОЙ системы отопления или дополнительной и аварийной одновременно;

·        МОНТАЖ под любое финишное покрытие;

·        ВОЗМОЖНОСТЬ частичного, локального прогрева требуемых зон;

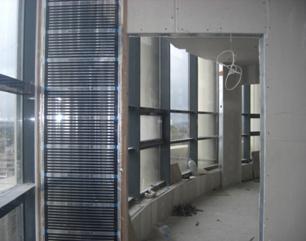

·        СИСТЕМА УСТАНАВЛИВАЕТСЯ от пола до потолка, в самых разных местах и помещениях разнообразной конструкции;

·        ОТСУТСВИЕ потерь и эксплуатационных расходов, связанных с производством (котельная) и транспортировкой (теплосеть) тепловой энергии;

·        АЛЬТЕРНАТИВНОЕ отопление в местах, где нет возможности или запрещено использование газа или электрического обогрева;

·        УДОБСТВО терморегулирования;

      БЫСТРОДЕЙСТВИЕ системы и ее автоматизация позволяет уменьшить расход тепла за счет поддержания необходимого режима в течение суток и дней недели;

·         ПОДДЕРЖАНИЕ более низкой температуры воздуха в помещении и сокращение потерь тепла при создании и сохранении комфорта и уюта (дельта ощущения инфракрасного тепла +3…+4ºС)

·         УСТОЙЧИВОСТЬ к повреждениям – при механическом пробое одного из модулей  система продолжает работать;

·        ЭКОЛОГИЧНОСТЬ, бесшумность, влагоустойчивость, мобильность, быстрый монтаж, перенос, наращивание, демонтаж, а также, возможность поэтапного ввода в соответствии с темпами строительства;

·        ОТСУТСТВИЕ возрастания температуры воздуха по высоте и связанные с этим потери;

·        КОМФОРТНОЕ значение относительной влажности воздуха – не сжигает кислород, поскольку нет электрогенов;

·        АБСОЛЮТНАЯ БЕЗОПАСНОСТЬ И БЛАГОТВОРНОЕ ВЛИЯНИЕ НА ЧЕЛОВЕКА:

      - подавляет действие  болезнетворных бактерий и вирусов

      - нормализует процесс обмена веществ и устраняет причину болезни

      - создает стерильную атмосферу

      - способствует хорошему настроению

SunPower -Это Ваш выбор!

Сертификаты

·         Сертификат ЕС

·         Сертификат качества

·         Сертификат соответствия УкрСЕПРО

·         Заключения о соответствии гигиеническим нормам и безопасности использования

·         Заключение государственной санитарно-эпидемиологической экспертизы МОЗ Украины
